悬挂外开窗五金控制系统方素
方案优势
悬挂外开窗五金控制系统方案

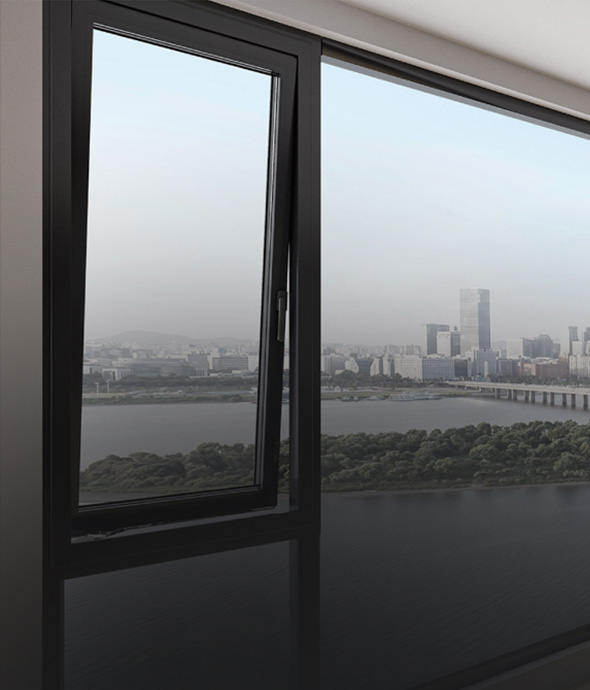

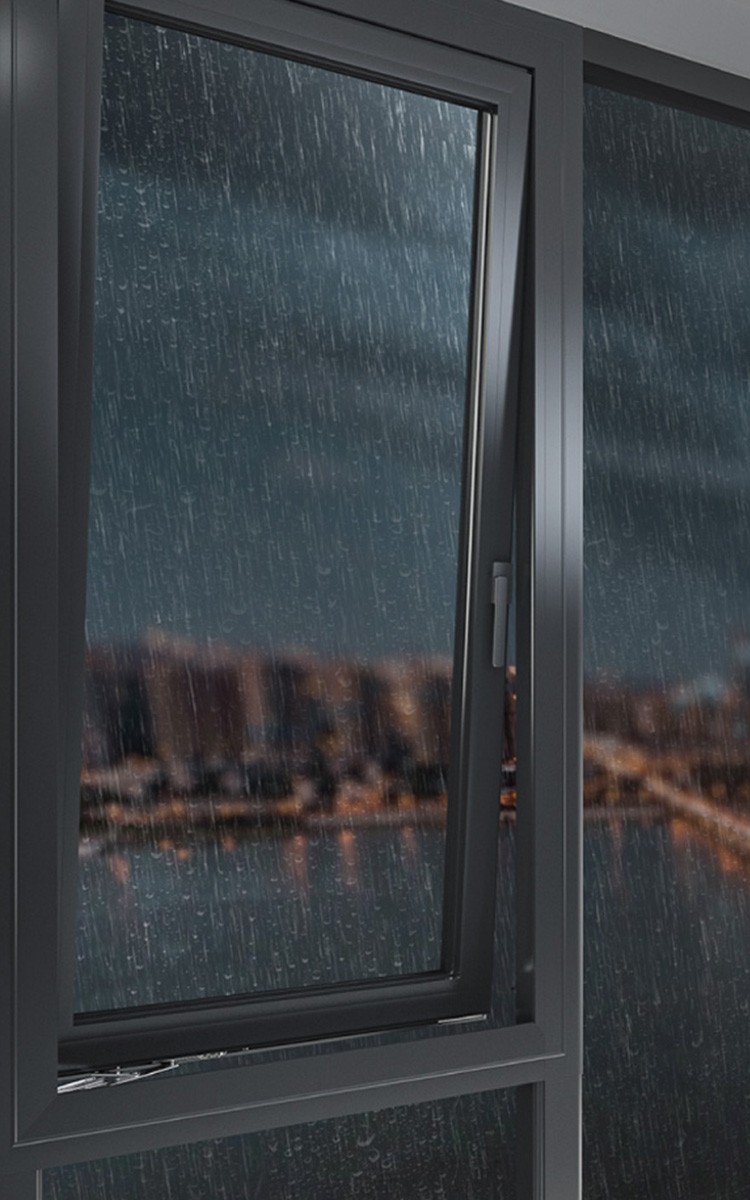

雨天也开窗 生活更健康
通风便捷 不占空间 多重密封 隔热防水 契合南方居民开启习惯 抗风密封出众

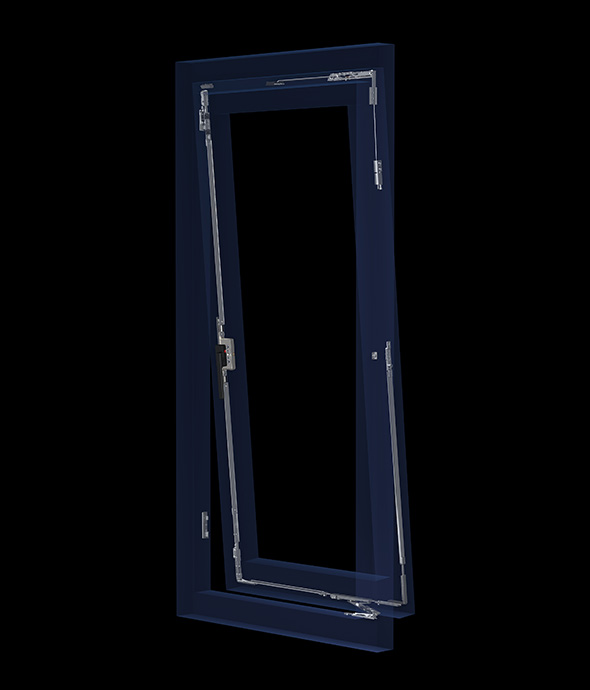

窗纱一体悬挂外开窗配件方案
产品类型 配件序号 产品名称 产品编号 数量 单位 备注
内开纱扇
执手及其传动件 1 PH922有基座执手 PH922.00.168H5 1 抑菌砂纹黑,可选银色、古铜色
SP07方轴 SP07.12.25C021X 1 25mm长
AGC37系列传动壳 AGC37.10.011H5 1 10.5mm中心距,可选其他规格中心距
锁杆 2 ALR21安全锁杆 ALR21.01.021H4 2
锁座 3 C槽不锈钢锁座 ALP23.00.38H5 2 304不锈钢
铰链 4 框扇平齐180度轻型铰链 CATH24.00.1T38H5 1 承重15KG,开启角度1809
外开玻扇
执手及其传动
件(二选一)
5 PH924有基座偏心执手 PH924.00.168H5 1 抑菌砂纹黑色,可选银色、古铜色
SP07方轴 SP07.07.60C021X 1 方轴60mm长,规格可选

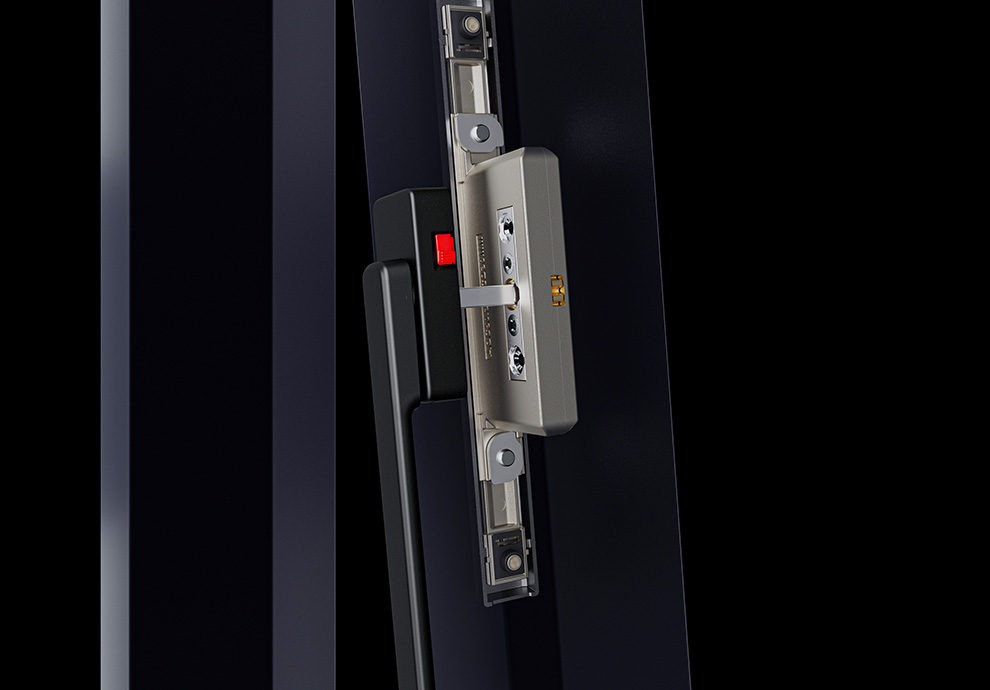

悬挂外开传动壳 AGC50.26.014H4 1 26mm中心距,可选其他规格
6 PH939有基座偏心执手 PH924.00.168H5 1 抑菌砂纹黑色,可选银色、古铜色
SP07方轴 SP07.07.60C021X 1 方轴60mm长,规格可选
悬挂外开传动壳 AGC50.26.014H4 1 26mm中心距,可选其他规格

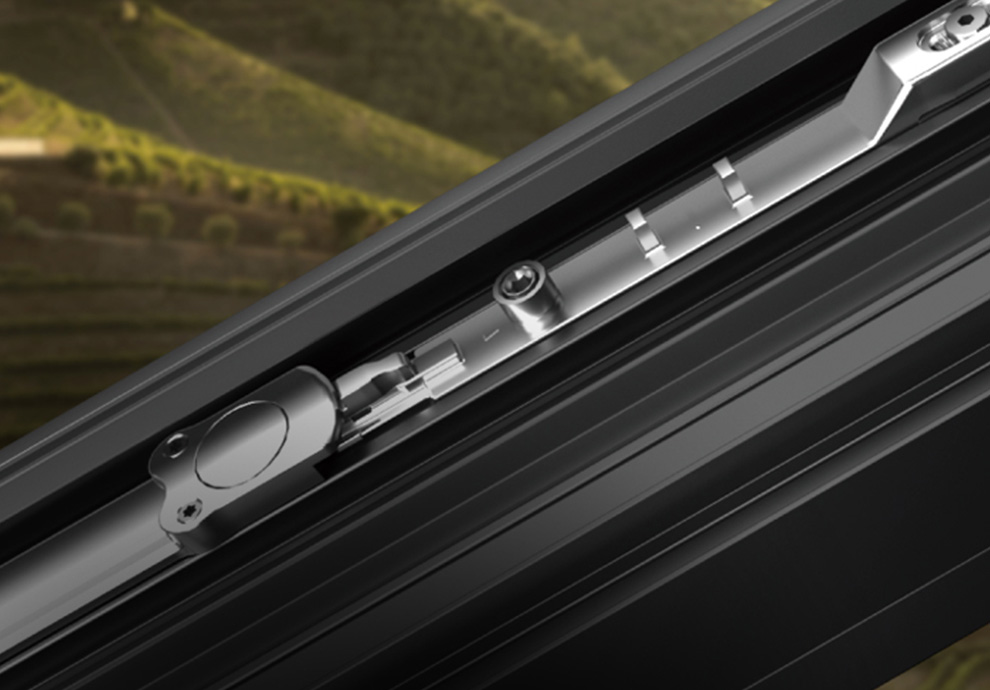

铰链 7 C槽 隐藏式悬挂外开(左/右)Pro CTA80.20.38L/RH5 1 开启角度80°,80KG承重;扇宽510-900mm,扇高665-2000mm;
选配件
8 中间角传动器 AMCT10.00.021 1 当扇宽超800mm,扇高超1200mm时,推荐加装中间锁、提高安全性、锁闭力和密封性
9 ALR28滚套锁杆 ALR28.65.021H4 1
10 C槽锁座 ALP10.00.021 1
窗纱一体悬挂外开窗五金配置方案
