窗纱一体五金系统解决方案

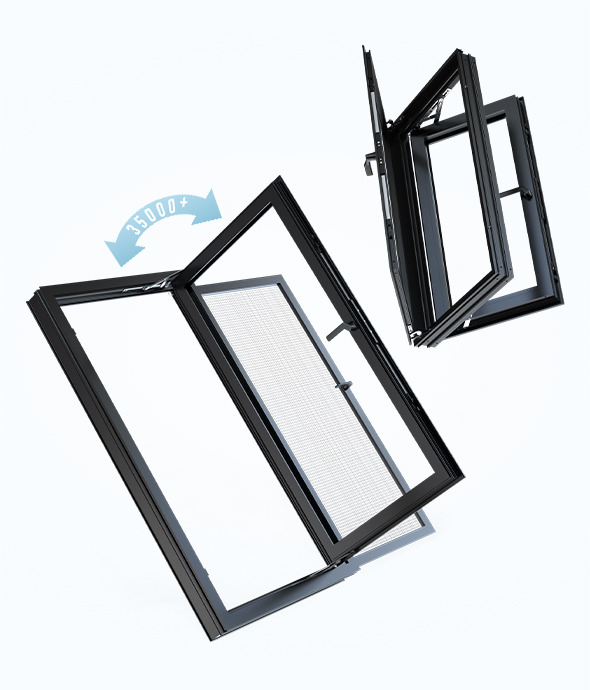

窗纱一体五金控制系统方案
超强隔热防渗 无惧狂风暴雨

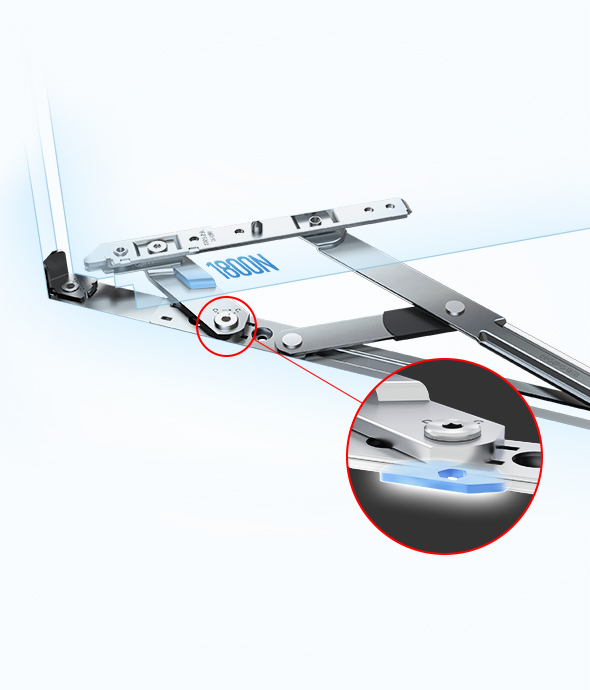

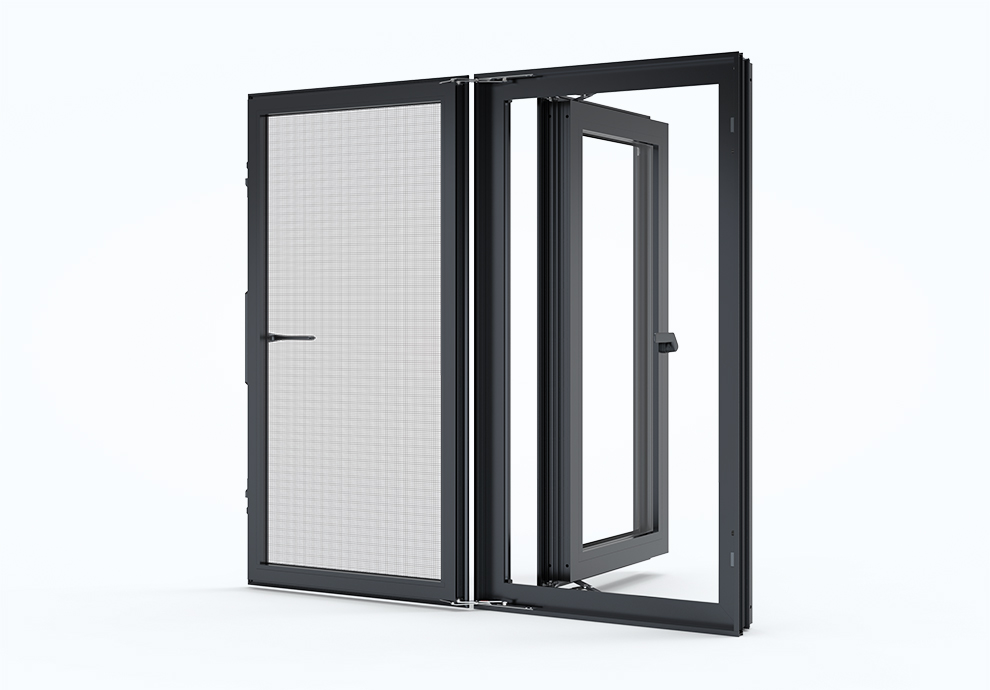

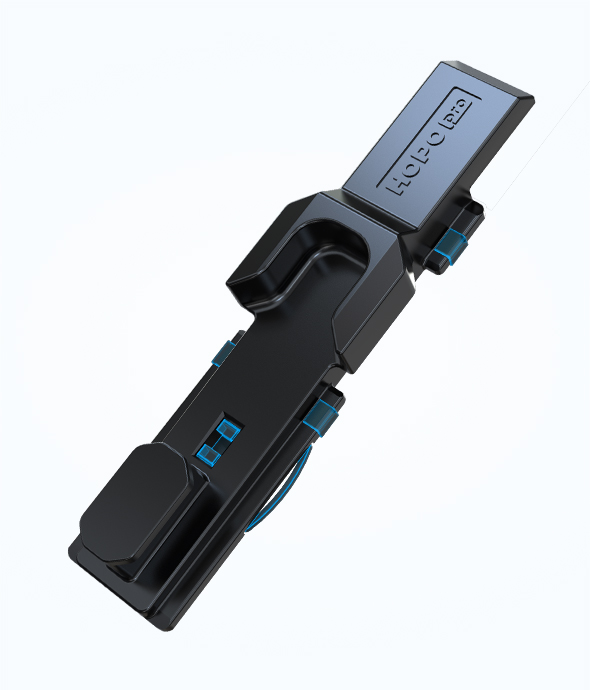

多点联动锁闭 中间锁强化密封 铰链环抱式密封结构 抗风压达1800N 铰链承重达80KG 高品质五金材料 自研表面防腐工艺 抑菌执手抑菌99.9% 防坠器拉力250KG
窗纱一体 五金控制系统方案配置表
产品类型 配件序号 产品名称 产品编号 数量 单位 备注

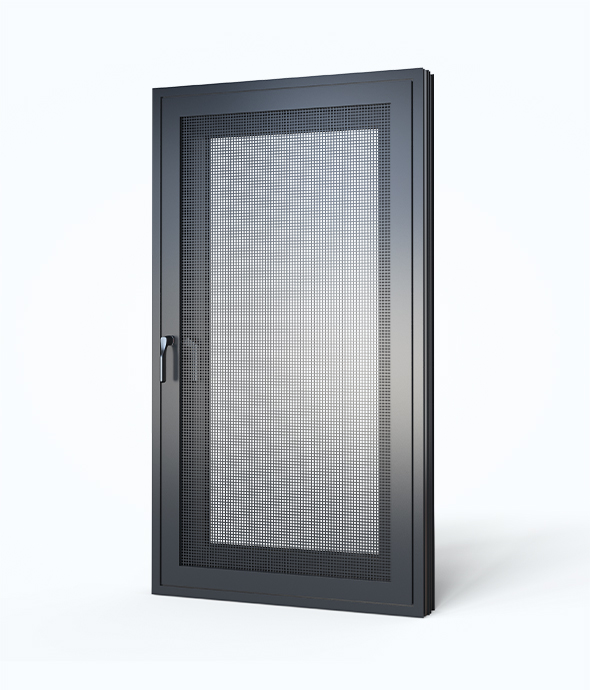

内开纱扇

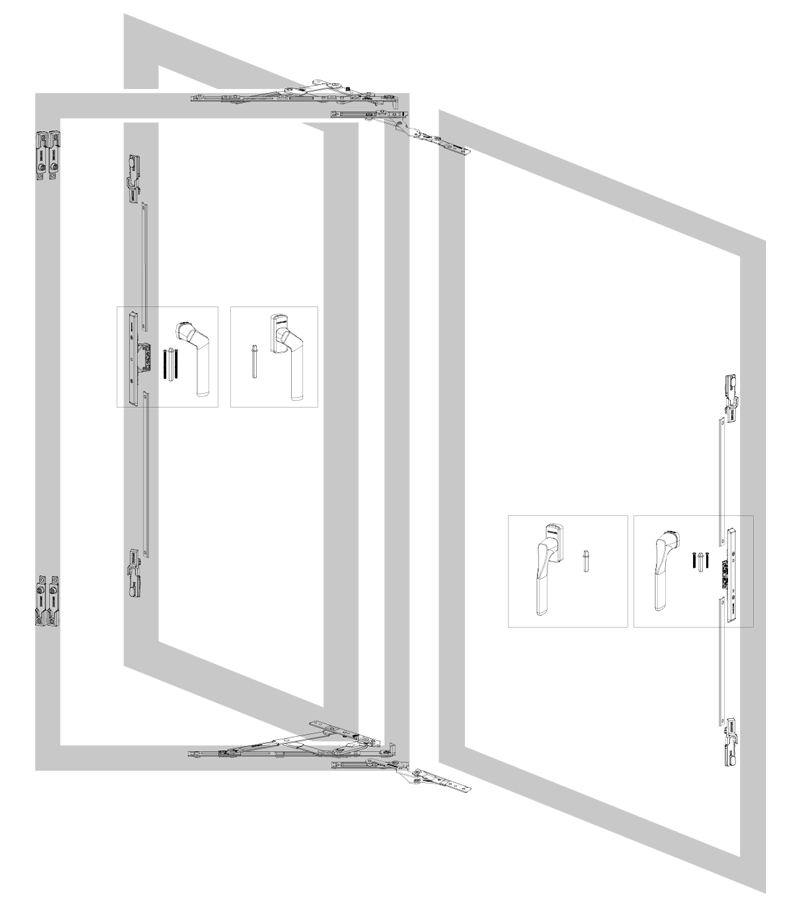

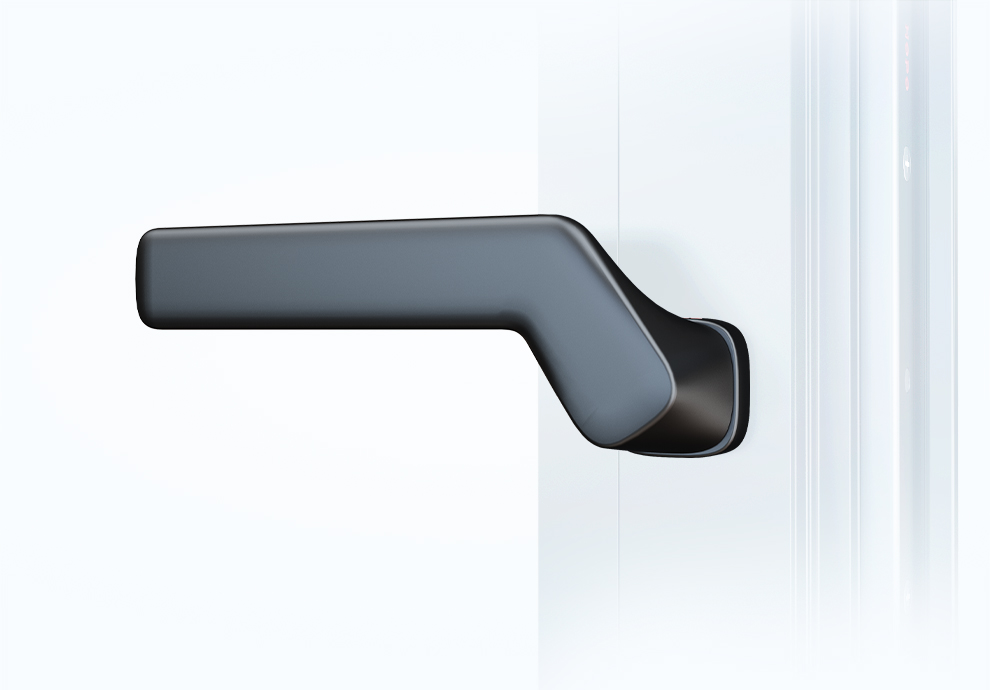

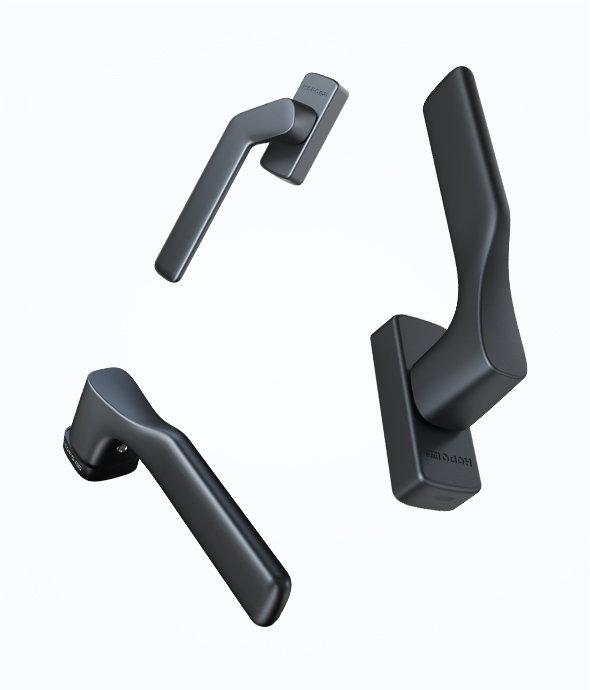

执手及其传动件 1 PH940有基座执手 PH940.00.168H5 1 抑菌砂纹黑,可选银色、古铜色;可选配指纹或密码执手
SP07方轴 SP07.12.25C021X 1 外露25mm轴长
AGC37系列传动壳 AGC37.10.011H5 1 10.5mm中心距,可选其他规格中心距
2 PH312无基座执手 PH312.00.1T168H3 1 抑菌砂纹黑,可选银色、古铜色
SP07方轴(配螺丝) SP07.07.2T26C021X 1 外露26mm轴长 带长25mmM4沉头螺丝*2
AGC37系列传动壳 AGC37.10.011H5 1 10.5mm中心距,可选其他规格中心距

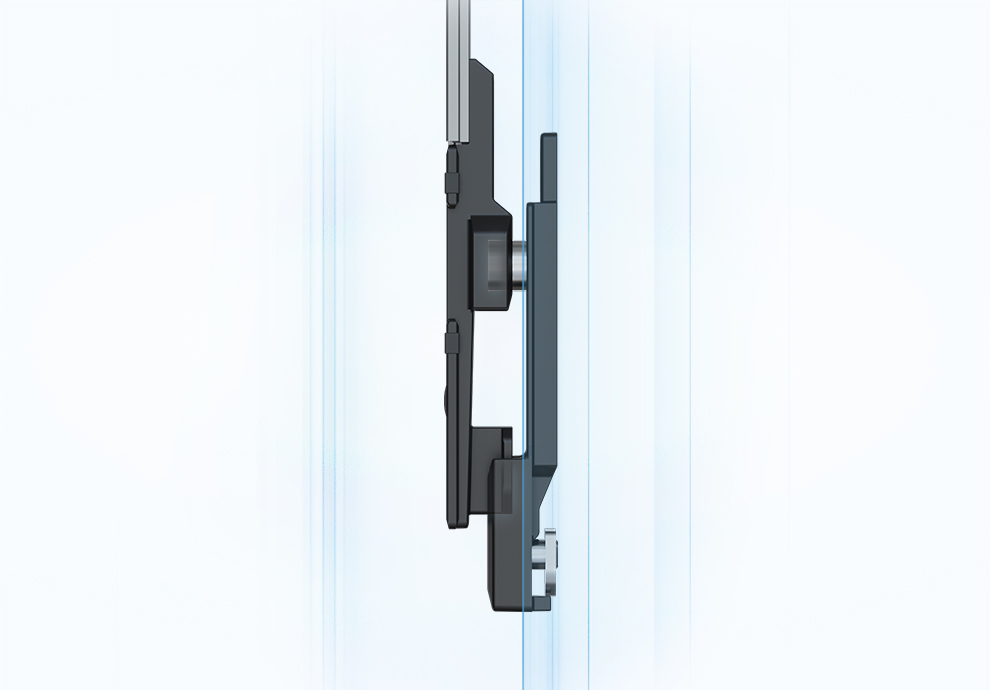

锁杆 3 ALR21安全锁杆 ALR21.01.021H4 2
锁座 4 C槽安全锁座 ALP33.00.021H4 2

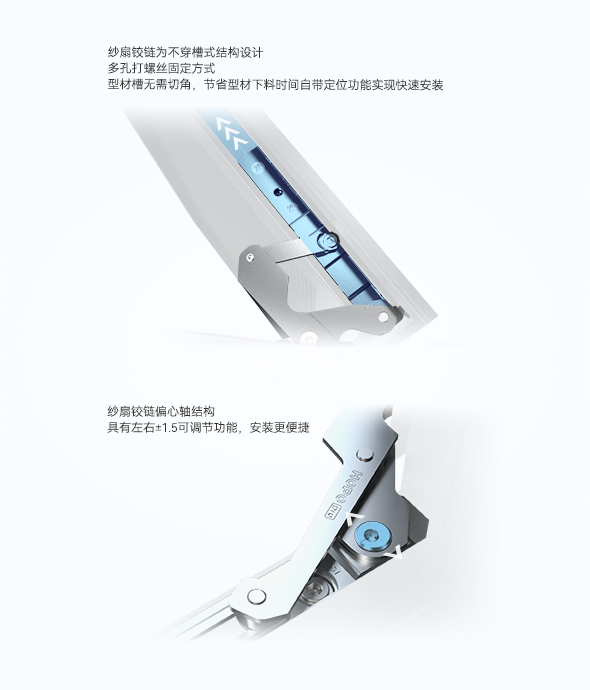

铰链 5 框扇平齐180度轻型铰链 CATH24.00.1T38H5 1 承重15KG,开启角度180°
外开玻扇
执手及其传动
件(二选一)
6 PH923有基座执手(左/右) PH923.00.168RH5 抑菌砂纹黑色,可选银色、古铜色;右开窗选用
SP07方轴 SP07.12.60C021X 1 外露60mm轴长
多功能传动壳 AGC37.30.011H5 1 30mm中心距,可选其他规格中心距
7 PH313无基座执手(左/右) PH313.00.1T168RH3 抑菌砂纹黑色,可选银色、古铜色;右开窗选用
SP07方轴(配螺丝) SP07.07.2T65C021X 1 外露65mm轴长 带长60mmM4沉头螺丝*2
多功能传动壳 AGC37.30.011H5 1 30mm中心距,可选其他规格中心距
锁杆 8 ALR21安全锁杆 ALR21.01.021H4 2
锁座 9 C槽安全锁座 ALP33.00.021H4 2

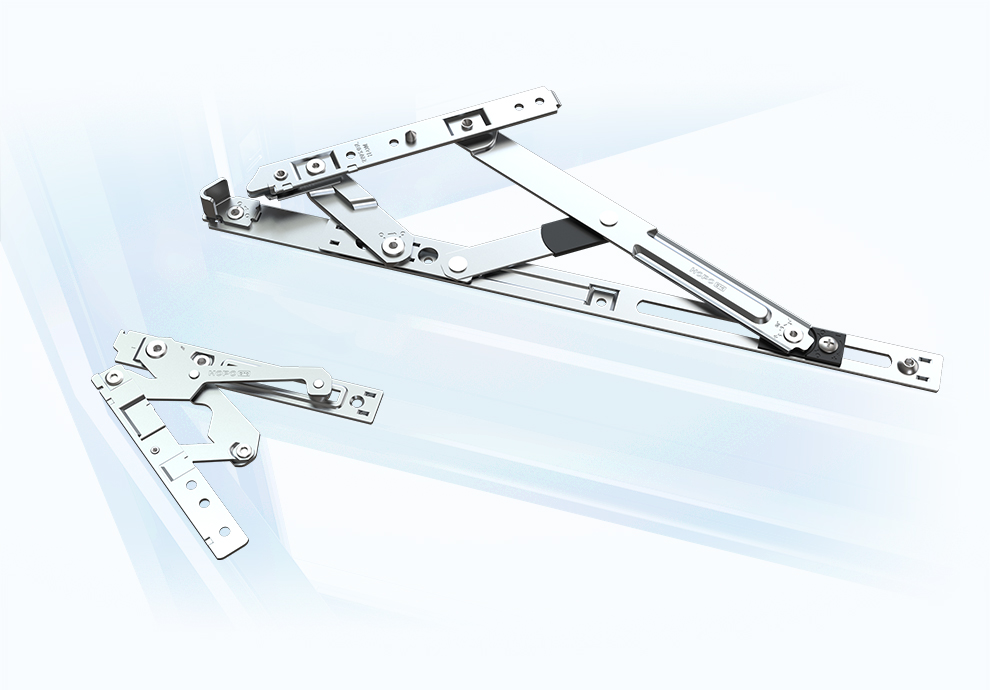

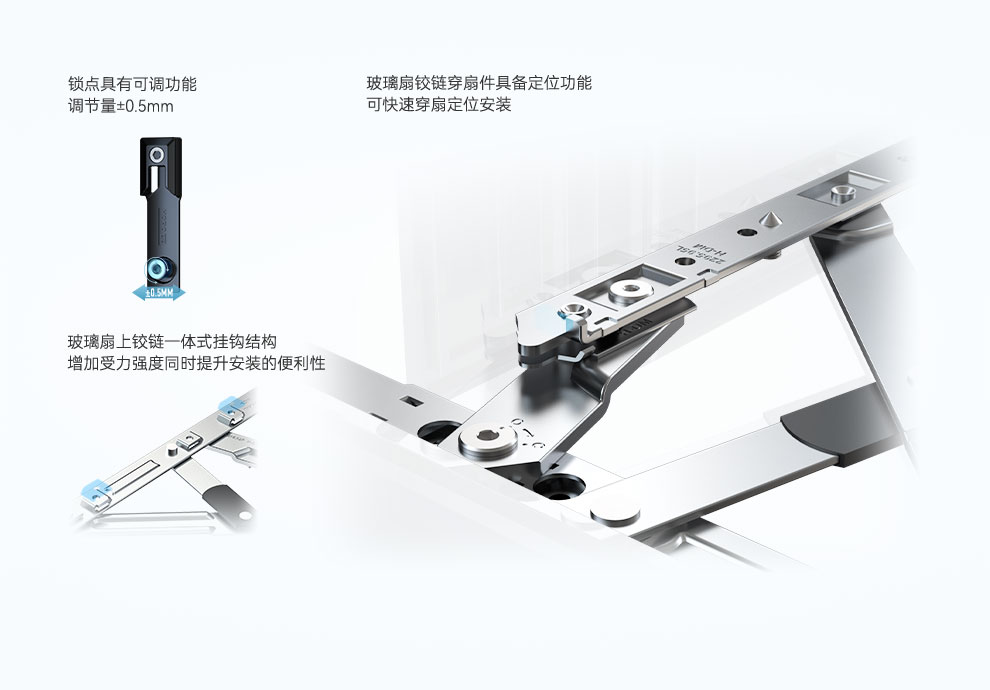

铰链 10 FH18摩擦铰链L FH18.2216.15C38LH5 1 15英寸,承重80KG,开启角度90°;扇宽440-750mm,扇高450-1600mm;根据窗型开启方向选择左右,二选一
防坠器 11 C槽防坠器 ADD20.00.011 1 有效拉力250KG
安全限位器 12 C槽平开安全限位器 AASA20.00.021 1 扇侧面安装,限位开启,安全防护
C槽平开安全限位器 AASA30.00.38H5 扇底面安装,限位开启,安全防护
选配件 13 防沉块 AAS10.00.01 1 防沉块及框支撑块组合,可有效的防止窗扇长期空悬疲劳变形下垂
14 翻转支撑座 ASP20.00.021 1
