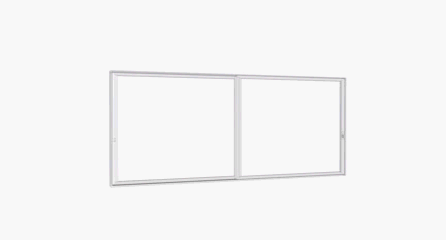

G45推拉密封窗方案
方案优势

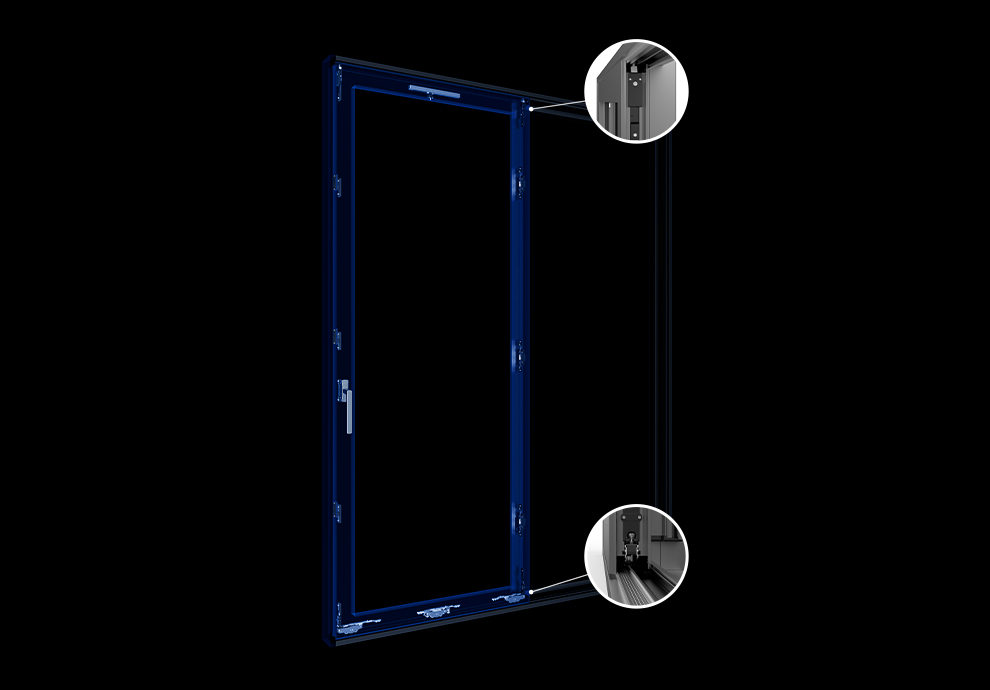

推拉密封窗五金控制系统方案

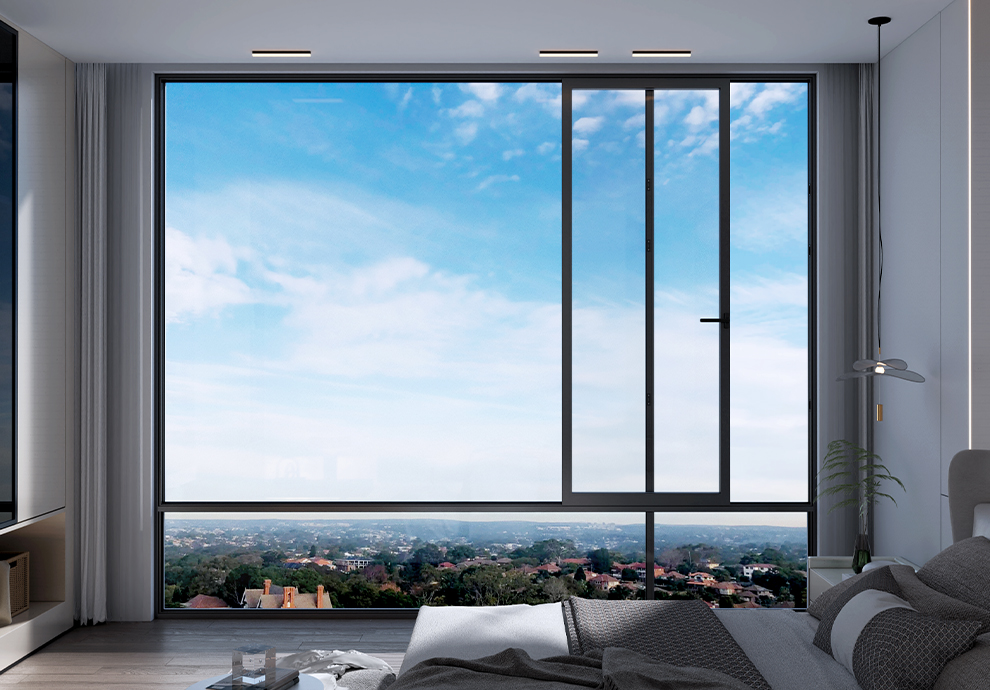

安全密封 隔热防潮新视界
释放室内空间 高楼适宜 性能升级 隔热可靠 开启顺畅 通风量大 安全抗风压 推拉密封 安全可靠
G45推拉密封窗配件方案
配件序号 产品名称 产品编码 数量 单位 备注

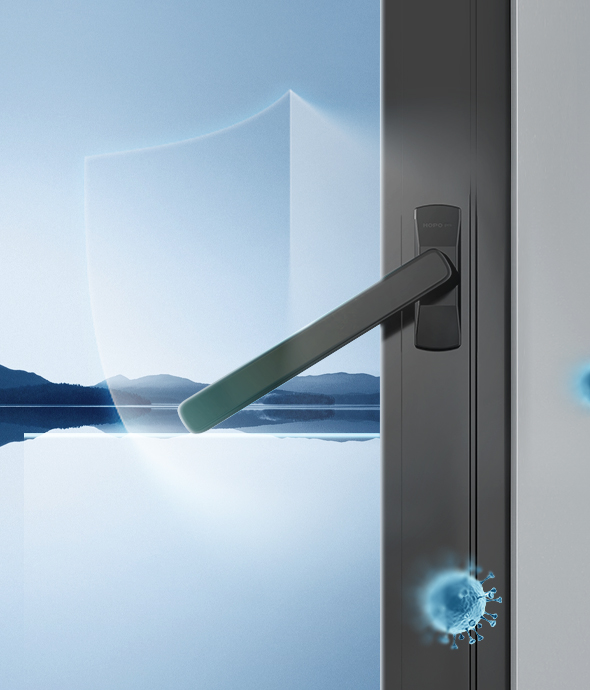

执手 1 拨叉执手 AH414.00.168HPRO4 1 抑菌砂纹黑色
AHF413拨叉(右/左) AHF413.33C00R/LX 1 按开启扇方向选择对应的拨叉方向
传动件 2 转换杆 APT24.00.068HPRO4 1 喷涂砂纹黑

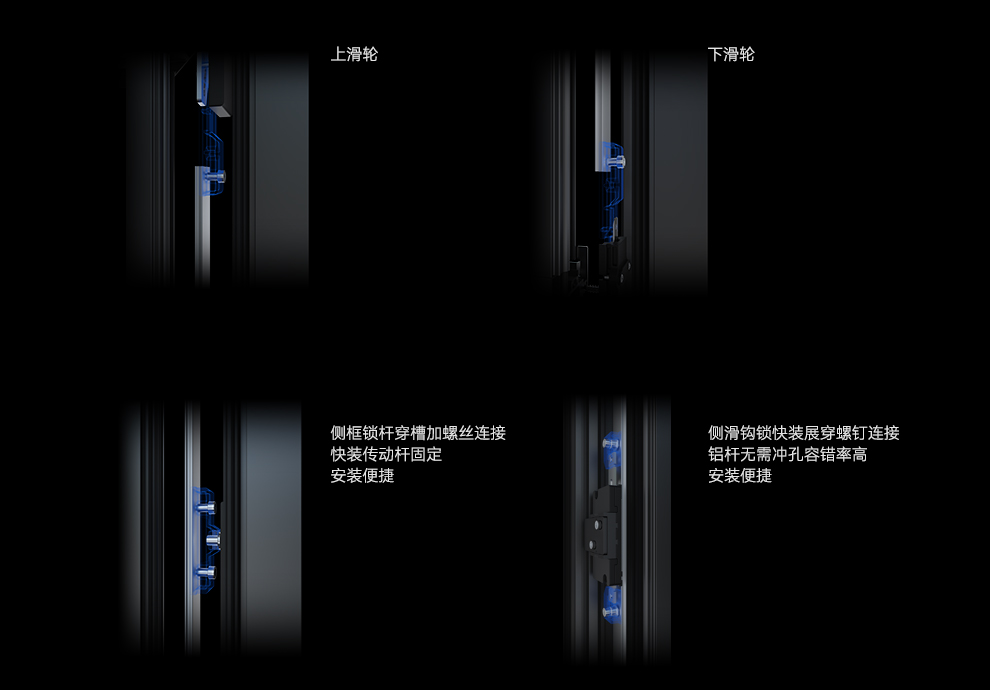

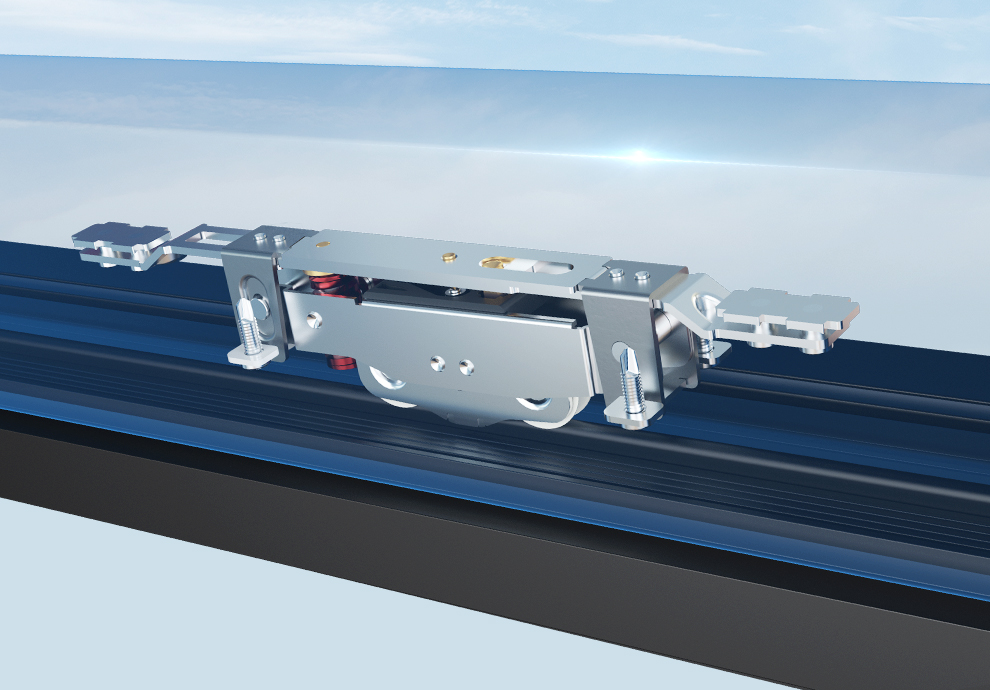

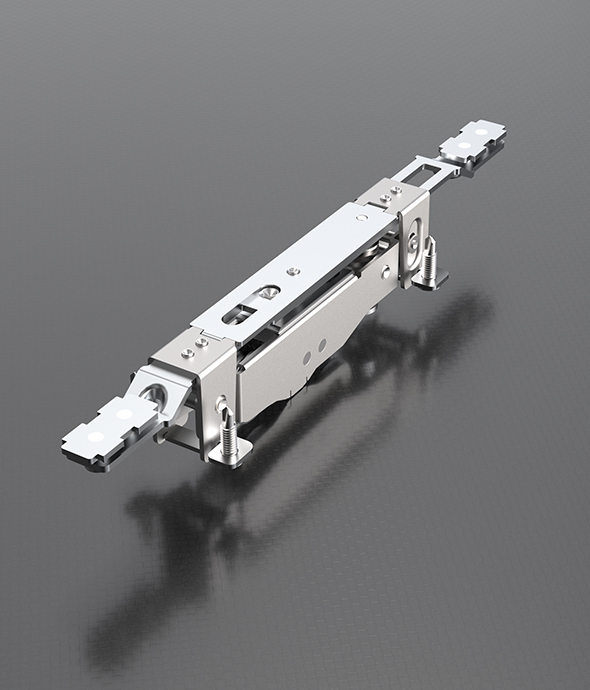

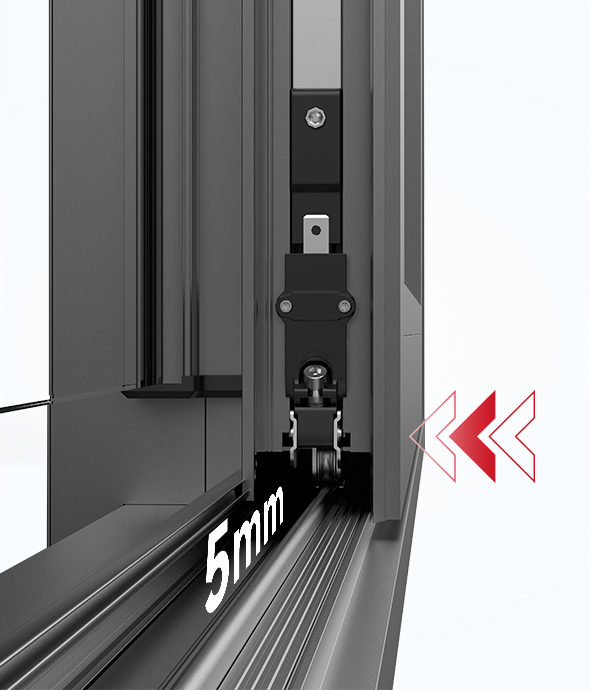

侧滑系统 3 微内侧侧滑系统 ASS50.10.1T031HPRO4 1 系统内标配滑轮承重100KG
钩边锁 4 微内开侧滑钩锁 SDT50.00.069X 1 建议1.2米以下标配1套;1.2米~1.8米标配2套;1.8米~2.6米标配
3套
勾边锁座 5 微内开侧滑勾边锁座 SLP50.03.031X 1
选配件
6 微内开侧滑中间下滑轮 AHR50.13.38X 按需 扇宽大于1米或扇重大于100kg时使用;每增加一个中间下滑轮承重增加30kg
7 微内开侧滑侧框锁杆 LPE50.10.031X 按需 ASS50.10.1T031HPR04里标配两套,根据扇高需要多个时可增配
8 微内开侧滑侧框锁座 SLP50.10.031HPRO4 按需
G45推拉密封窗五金配置方案
