平开门/窗五金系统方案
平开门五金控制系统方案

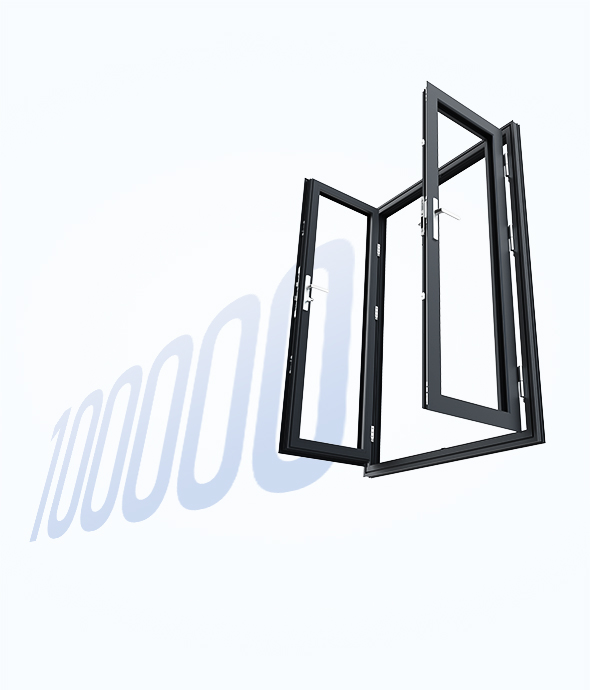

具有高安全性的耐用平开门
高品质材质耐腐韧性强 自研高耐腐表面处理工艺 多点联动锁体高密封 高承重合页 对开门方案 子母门方案 门扇一体方案 保温隔热设计加持 断桥隔热平开门结构 多点锁闭高密封
平开门五金控制系统方案
产品类别 序号 产品名称 产品编号 配置数量 单位 备注

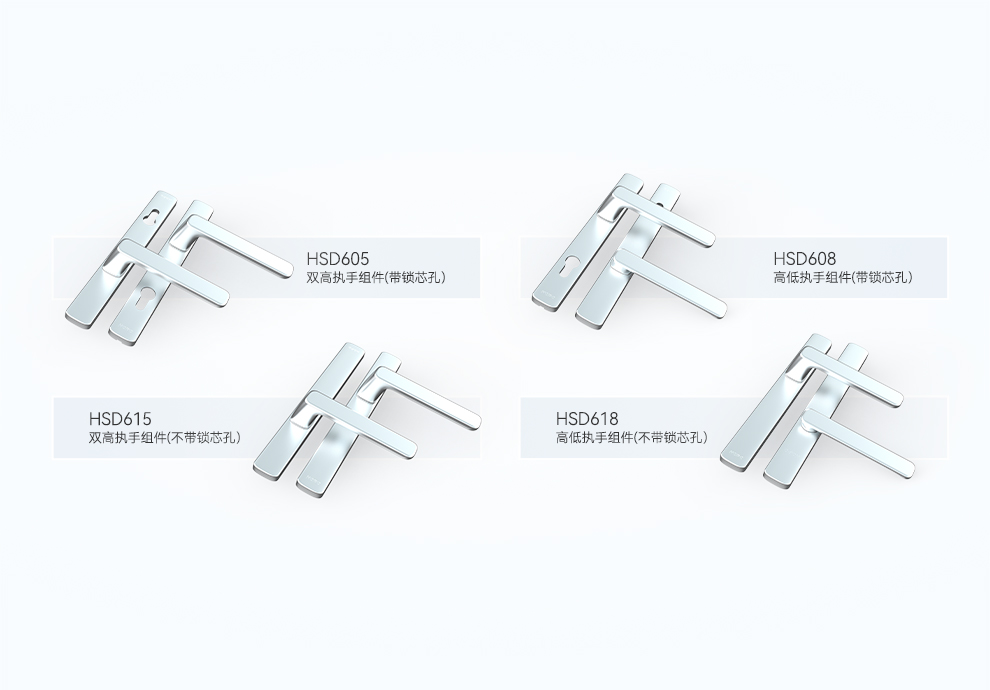

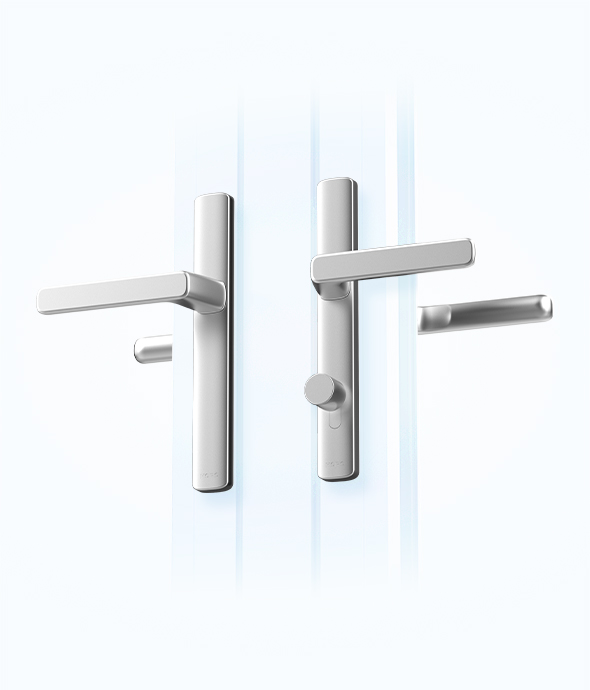

执手组件 1 606门执手组件(带锁芯孔) HSD605.168168H5 1 抑菌砂纹黑色,可选银色、古铜色;双高执手,可选高低执手适配门扇一体方案

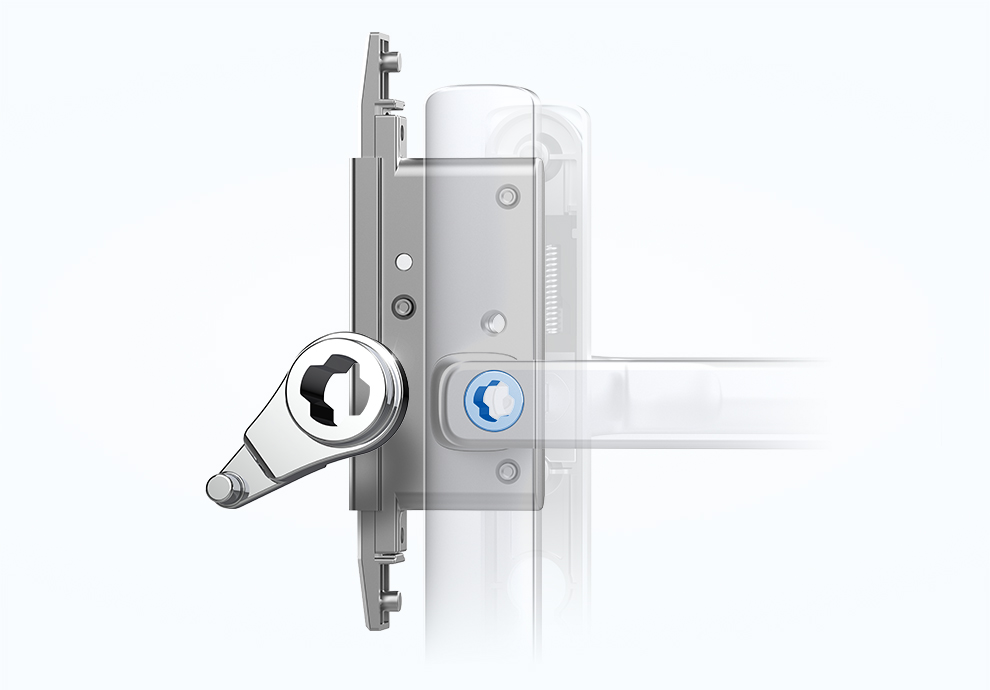

锁体 2 K系列锁体 SDLK50.33.22C025H5 1 33mm中心距,可联动多点锁闭,可选其他中心距规格
门锁座 3 C槽不分左右可调门锁座 ALPD50.07.38 1 欧标C槽
锁芯 4 C99锁芯 C99.3060C4T029 1 锁芯规格可选
锁杆 5 C槽安全锁杆 ALR28.00.021H4 2
锁座 6 C槽不锈钢安全锁座 ALP23.00.38H5 2 SUS304不锈钢

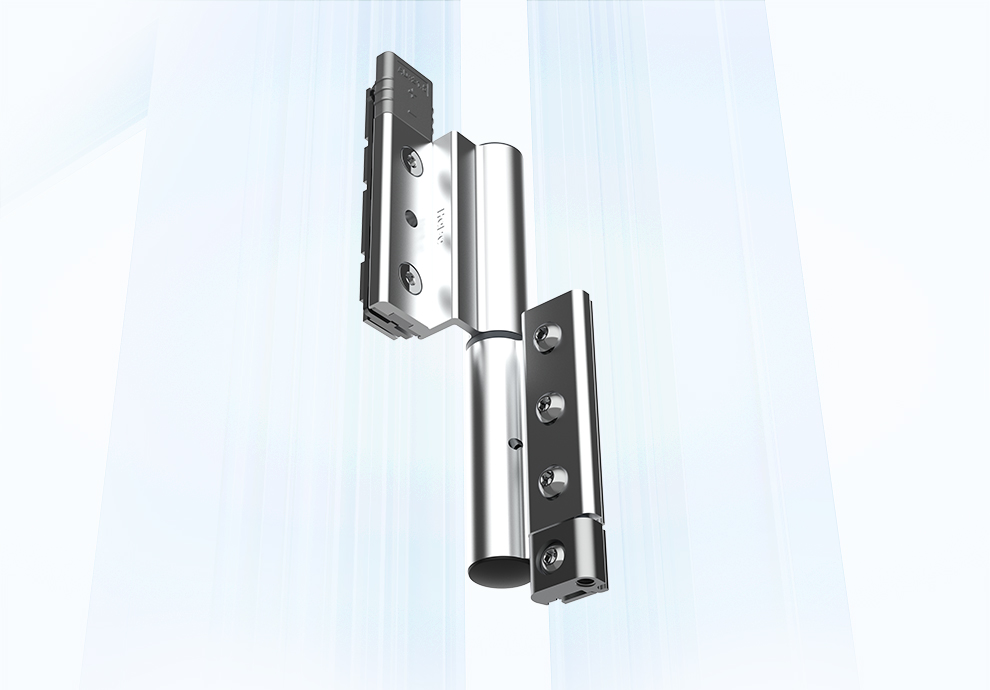

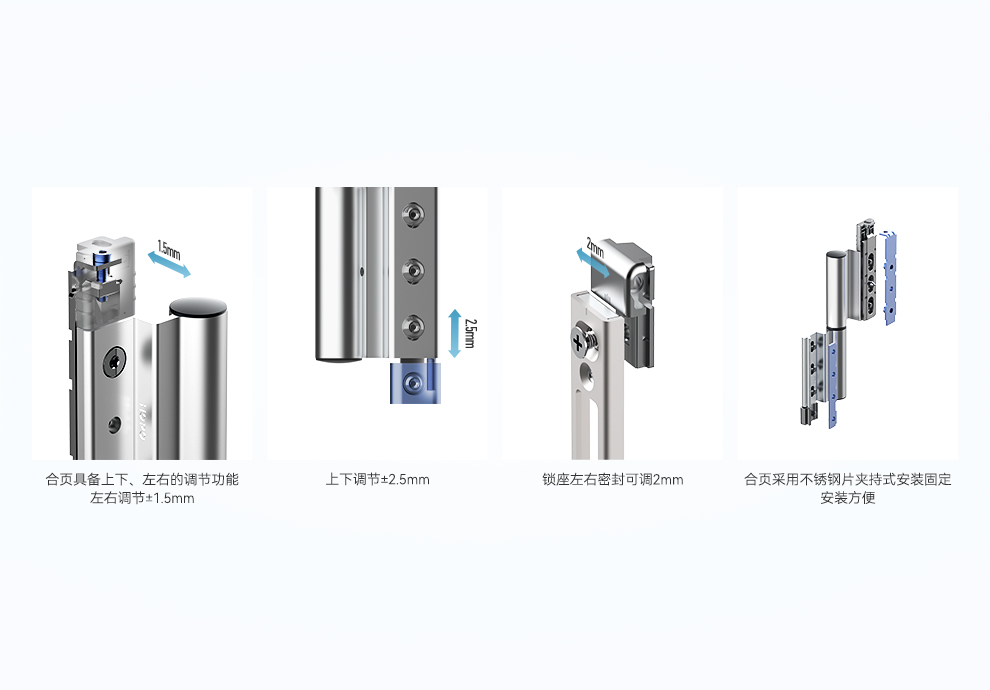

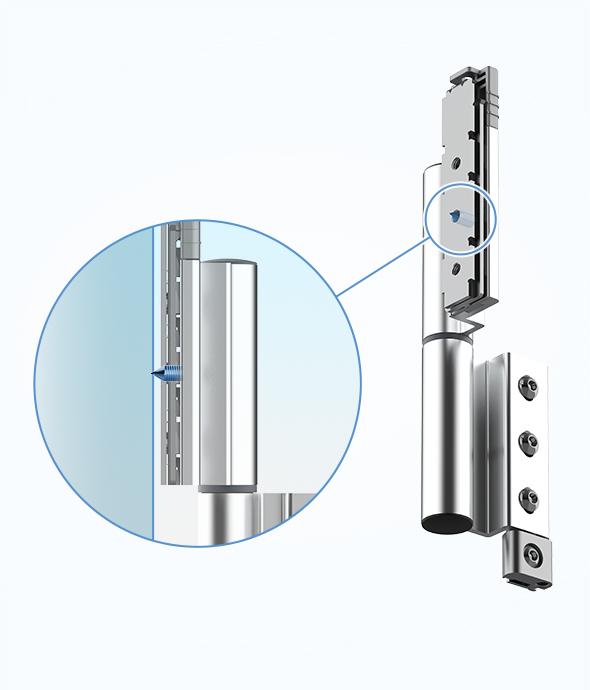

合页 7 C槽柱式合页 ABH51.00.068H5 3 砂纹黑色,可选银色、古铜色,非框扇平齐型材选配
8 C槽柱式合页 ABH53.00.068H5 砂纹黑色,可选银色、古铜色,框扇平齐型材选配

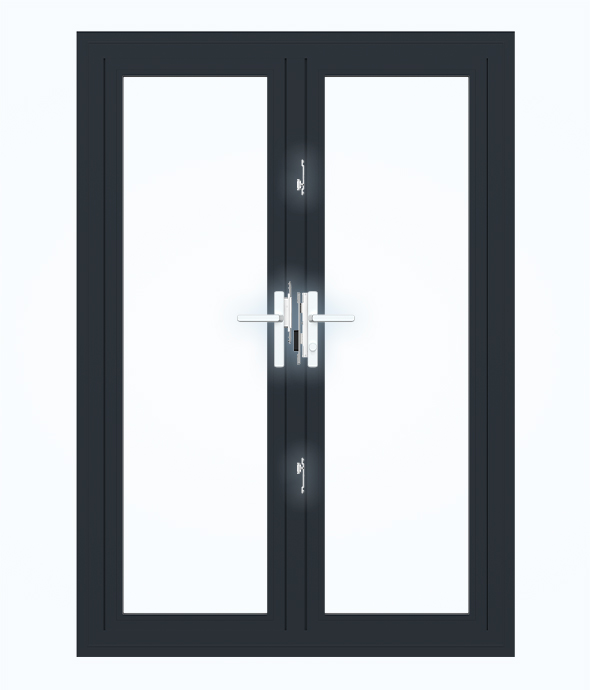

对开门被动扇方案
被动扇方案一 ( AGC40方案)
产品类别 序号 产品名称 产品编号 配置数量 单位 备注
执手组件 9 605门执手组件(不带锁芯孔) HSD615.012012H5 1 抑菌砂纹黑色,可选银色、古铜色;双高执手,可选高低执手适配门扇一体方案
传动壳 10 自锁传动壳 AGC40.32.021 1 32mm中心距
插销 11 插销 ASB20.20.021H4 2 15-20槽插销
插销锁座 12 插销锁座 ASLP20.00.021 2 欧标C槽
合页 7 C槽柱式合页 ABH51.00.068H5 3 砂纹黑色,可选银色、古铜色,非框扇平齐型材选配
8 C槽柱式合页 ABH53.00.068H5 砂纹黑色,可选银色、古铜色,框扇平齐型材选配
被动扇方案二(CGC20方案)
产品类别 序号 产品名称 产品编号 配置数量 单位 备注
隐藏传动执手 13 被动扇传动壳 CGC20.00.012 1 被动扇安装
插销 14 插销 ASB20.20.021H4 2 15-20槽插销
插销锁座 15 插销锁座 ASLP20.00.021 2 欧标C槽
合页 7 C槽柱式合页 ABH51.00.068H5 3 砂纹黑色,可选银色、古铜色,非框扇平齐型材选配
8 C槽柱式合页 ABH53.00.068H5 砂纹黑色,可选银色、古铜色,框扇平齐型材选配
平开门五金控制系统方案配置图
